ISSN-XX系列精校噪声源
ELVA-1 的校准噪声源 ISSN-XX 系列在整个波导频率范围内提供均匀的噪声功率谱密度。源提供8个波导频段，范围从26.5-170GHz。硅IMPATT二极管用作源的基本构建块。该器件的高稳定性使其可用于测试和仪器仪表应用，而不是气管噪声源。低 DC 电源要求消除了对复杂高压电源的需求。两种操作模式是 CW（连续
产品详情
产品详情：
特征
案例研究：
ISSN-06 在罗德与施瓦茨
信号与频谱分析仪中的应用
· ENR 12...15 dB（典型值）
· 高稳定性
· 良好的平整度
· 无需高压电源
· 紧凑型固态源
· 高可靠性、坚固的结构
应用
· 测量和测试设备
· 毫米波噪声源
· 校准
· 噪声系数测量
· 兼容所有品牌名称的噪声系数计。

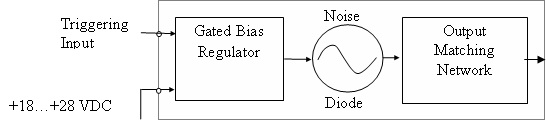

噪声源框图

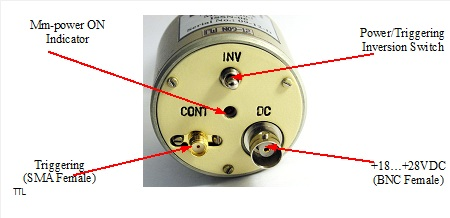

输入和控制：
说明：
· 电源/触发反转开关可用于手动开/关。“INV” 位置为 ON。
· 微波功率可通过 TTL 电平控制电压进行切换。
· 如果触发反转开关处于 OFF （Down） 位置，则有效电平为高电平，否则 （INV position） – 有效电平为低电平。
· 提供的每个源都相对于液氮冷却负载进行了校准。
规格
型号 | ISSN-28 | ISSN-22 | ISSN-19 | ISSN-15 | ISSN-12 | ISSN-10 | ISSN-08 | ISSN-06 |
频带 | Ka | Q | U | V | E | W | F | D |
范围，GHz | 26.5-40 | 33-50 | 40-60 | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 |
输出波导 | WR28 | WR22 | WR19 | WR15 | WR12 | WR10 | WR8 | WR6 |
波导法兰 | UG599/U | UG383/U | UG383/U-M | UG385/U | UG387/U | UG387/U-M | UG387/U-M | UG387/U-M |
带宽，GHz | 全波段 | |||||||
ENR，dB （标称） | 15 | 14 | 13 | 13 | 13 | 12 | 12 | 12 |
ENR 平坦度，dB | ±1.0 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±1.5 | ±2.0 | ±2.5 |
稳定性，dB/°C | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
稳定性/天，dB | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
偏置电压，V | +18…+28 | |||||||
尺寸，mm* | 50/75 | 50/75 | 50/75 | 50/75 | 50/60 | 50/60 | 50/60 | 50/60 |
* 径向直径/长度（不含隔离器） | ||||||||
说明：
· 最高工作温度为 +60 °C
· 二极管工作电流为 50...100 毫安。
· 调制频率的极限值为 1 kHz（外部触发）。
· 触发信号幅度为 TTL 电平。
· 偏置电压为 +18 V可以为噪声源提供 +28 V 直流偏置，以便与常用噪声计兼容。
· 外部触发连接器为 SMA 母头
· ENR 将针对更窄的带宽而增加。请与工厂联系。
· 对于更高频率的型号，请与工厂联系。

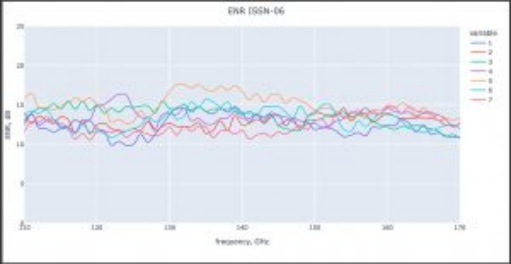

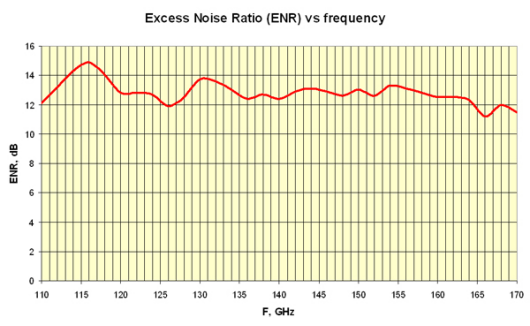

下图显示了不同 ISSN-06 单位的 ENR 值（即一批相同类型单位中的参数）。这是为了表明 ISSN-06 的 ENR 参数差异不超过 2.5 dB。
如何订购
指定型号 ISSN-XX/BW/V，其中
XX – 波导标准编号（例如：WR-10 为 10，WR-06 为 06）
BW – 以 GHz 为单位的工作带宽（如果全频段则为零）
V – 电源类型：18 或 28，如果使用客户实验室的外置电源 +18 V DC 或 +28 V DC（指定电压），如果需要外置 110 V AC 或 220 V AC 电源，则为 110 或 220
例：
ISSN-10/28 （ W 波段噪声源，带输出波导 WR-10，全频段 75-110 GHz，无需外置电源 +28 V DC）
ISSN-06/110-140/220 （ 带输出波导 WR-06 的 D 波段噪声源，工作频率 110-140 GHz，需订购外置220VAC 电源）
