PNS-XX系列高功率脉冲噪声源
ELVA-1 高功率噪声源采用专门设计的硅 IMPATT 二极管，以脉冲模式运行。它在 5 GHz 带宽内提供真正的非相干辐射。1 W 级输出功率允许使用该设备照亮目标，以提高无源辐射计的灵敏度。这些源可用于 26 至 140 GHz 的所有频率。低直流电源要求消除了对复杂高压电源的需求。该设备配有脉冲电流源和触发电路
产品详情
产品详情：
特征：
高功率不连贯源
W 波段 1 W 典型输出功率
高稳定性
良好的平整度
应用：
噪声雷达系统中的目标照明
隐蔽武器检测系统
噪声系数测量
仪器和测试设备
Space 和 Hi-Rel 系统

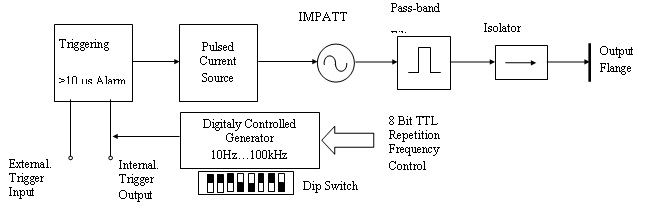

噪声源框图
型号
型号 | PNS -28 | PNS -10 | PNS -08 | PNS -06 |
频率范围，GHz | 26.5-40 | 75-110 | 90-120 | 120-140 |
脉冲功率输出，W | 1.0 | 0.7 | 0.5 | 0.5 |
ENR 平坦度，dB | ±1.5 | ±1.5 | ±1.5 | ±1.5 |
脉冲宽度，ns | 60-100 | 60-100 | 60-100 | 60-100 |
占空比 | >100 | >100 | >100 | >100 |
偏置电压，VDC | 100 | 48 | 56 | 56 |
l负载的 VSWR 不超过 :1。
l工作温度范围 -40...+50 °C。
l规格可根据客户要求进行调整。
l有关其他频率范围、带宽、脉冲长度等信息，请与制造商联系。
l设备设计为长 120 毫米、直径为 70 毫米的圆柱体。
外部触发可用。 集成了特殊的保护方案，可在 10 μs 内应用多个触发脉冲。为了保护二极管，系统在最后一次触发后的 10 μs 周期内忽略所有脉冲。
该设备配有内置的数字控制触发发生器，重复频率在 10 Hz...100 千赫兹。有 256 个重复频率值可用。所需的频率将通过 DIP 开关或 8 位 TTL 总线安装。使用 SPST 系列的快速 PIN 开关，脉冲持续时间可选择减少至 5 ns。为了控制源的幅度，可以选择提供 VCVA 系列的压控衰减器。
在 50 欧姆负载下，在探测器输出端测得的噪声脉冲的典型图片如下所示：
订购说明
需指定型号参数 PNS-XX-ABBC，其中
XX– 波导波段 （WR-Number）
A – 法兰类型，R = 圆形，S = 方形（仅限 WR-28）
BB – 脉冲持续时间，以纳秒为单位。请咨询 ELVA-1 了解其他脉冲持续时间。
C – 交流电压电源选项。1 = 110 V AC/60 Hz，2 = 220 V AC/50 Hz，3 = 100 V AC/50 Hz
