26.5-220GHz波导滤波器
具有谐波抑制功能的波导滤波器是许多复杂毫米波系统中的关键组件。下面的视频展示了 8-127 GHz 的 WR-139 带通滤波器模型，而整个产品线从 26.5 GHz 开始，一直持续到 220 GHz。这个组件提升了毫米波实验室、电信研发和雷达设计项目。探索科学应用、无线通信和雷达系统的前沿，具有高信号完整性、精确的谐
产品详情
波导滤波器是微波和毫米波系统中的关键元件，旨在选择性地通过或抑制给定频谱内的特定频率范围。以下是 26.5 至 220 GHz 频谱内波导低通、高通和带通滤波器之间主要区别的描述：
1. 波导低通滤波器：
· 功能：低通滤波器允许低于某个截止频率的频率通过，同时衰减或抑制高于该点的频率。
· 操作：在 26.5 至 220 GHz 范围内的波导滤波器环境中，低通滤波器将允许低于特定 GHz 值（由其设计决定）的信号以最小的衰减通过，而高于此频率的信号将显着衰减。
· 典型应用：低通滤波器通常用于从信号中去除不需要的谐波或高阶频率分量。
2. 波导高通滤波器：
· 功能：高通滤波器允许高于特定截止频率的频率通过，同时衰减或抑制较低的频率。
· 操作：在指定的频率范围内，高通滤波器将以最小的衰减通过高于特定 GHz 值（由其设计决定）的信号，同时衰减或抑制低于此频率的信号。
· 典型应用：高通滤波器可用于隔离特定频段或去除不需要的低频分量。
3. 波导带通滤波器：
· 功能：带通滤波器允许特定范围的频率（称为通带）通过，同时强烈衰减超出此范围的频率。
· 操作：在 26.5 至 220 GHz 频谱中，带通滤波器的设计允许信号在一定 GHz 范围内，同时衰减较低和较高的频率。
· 典型应用：带通滤波器用于选择或隔离特定的目标频段，从而抑制不需要的干扰或噪声。
总之，波导技术中的低通、高通和带通滤波器具有不同的用途。低通滤波器允许低频信号通过，高通滤波器允许高频信号通过，带通滤波器允许特定频率范围通过，同时衰减其他频率。这些滤波器类型之间的选择取决于具体应用的要求和 26.5 至 220 GHz 频谱中感兴趣的频率分量。
带谐波抑制功能的 WR-8 波导带通滤波器的主要特点
WR-8 系列 | 127-139 吉赫 |
拒绝水平 | 143.5 GHz 以上 > 15 dB |
插入损耗 | 1.5 dB（最大） |
提供定制表带 | 26.6 至 220 GHz 范围内的任何频率 |

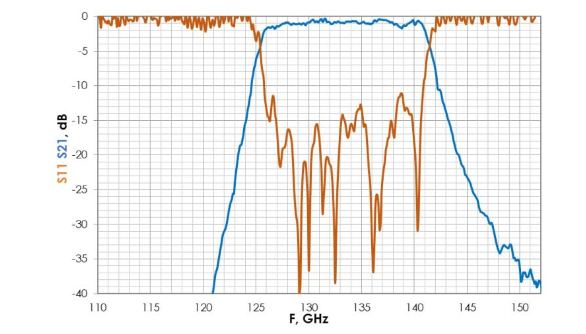

WR-8 波导带通滤波器的典型数据如下图所示：
带谐波抑制波导带通滤波器 WR-8 127-139GHz
下载数据表文件：
以下资料详细介绍 26.5-220GHz 频谱中的波导低通、高通和带通滤波器
订购方法
需指定型号 EAAA-XX/CF/F的相应部分代码，其中
AAA 表示以下内容，
BPF – 带通滤波器
LPF – 低通滤波器
HPF – 高通滤波器
XX – 表示与工作范围相对应的波导尺寸名称，
例如 10 = WR-10（W 范围，75-110 GHz），06 = WR-6（D 范围，110-170 GHz）。
波导连接法兰的类型如下
WR-12、10、08、06、05 – UG-387/U（-M）、
WR-15 – UG-385/U、
WR-22,19 – UG-383/U-M、
WR-28 – UG-381/U。
对于 BPF 滤波器：
CF – 工作频带的中心频率，单位为 GHz;
F – 带宽，单位为 GHz，降低 3 dB。
对于 LPF，HPF 滤波器
CF – 3 dB 截止频率（以 GHz 为单位），
F – 抑制频率（以 GHz 为单位）
规格型号示例
EBPF-08/133/12 表示带通滤波器，WR-8,133 GHz 中心频率，12 GHz 带宽
ELPF-10/100/105 表示低通滤波器，WR-10，通过高达 100GHz，抑制电平高于 104.5 GHz >-30 dB
请随时联系 ELVA-1 了解 EAAA-XX/CF/F 毫米波导滤波器的价格。
