CR环形器和IF_IS隔离器
26.5-220 GHz 环行器和隔离器是铁氧体波导元件。有两种产品在窄频段 （1-4 GHz） 和全波导频段内工作。结环行器和隔离器是窄带的。宽带器件基于法拉第旋转效应。在许多波导方案中用于连接其部件，并用于匹配不同的组件并防止反射的毫米波功率。ELVA-1 的标准系列环行器 CR-XX/CF/BW 为所有三个端口提
产品详情
器件特征 · 26.5-220 GHz 工作频率 · N箭头波段和全波段类型 · L低插入损耗 · 高隔离度 · 紧凑的尺寸 |
| 应用场景 · 实验室测量和测试设备 · 子系统某些部分的交汇点 · 多个波导组件的匹配 · 多结器件底座，注入锁定放大器 |
CR-XX/CF/BW 系列窄带环行器：
型号 | CR-XX/CF/BW | ||||
中心频率（GHz）： | 固定频率为 26.5-110 | 固定频率为 110-170 | |||
带宽(GHz)： | 2.5 | 0.5 | 2.5 | 0.5 | |
插入损耗：1 至 2、2 至 3、3 至 1（最小值） | 0.7dB | 0.5dB | 1dB | 0.7dB | |
隔离度：2 对 1、3 对 2、1 对 3（最大） | 23dB | 30dB | 20dB | 25dB | |
VSWR （典型值） | 1.2 | 1.3 | |||
| 窄带隔离器 IS-XX/CF/BW 系列： |  | ||||
型号 | IS-XX/CF/BW | |||
中心频率： | 固定频率为 26.5-110 GHz | 固定频率为 110-170 GHz | ||
带宽： | 2.5 GHz | 0.5 GHz | 2.5 GHz | 0.5 GHz |
插入损耗：1 至 2、2 至 3、3 至 1（min） | 0.7 dB | 0.5 dB | 1 dB | 0.7 dB |
隔离度：2 比 1、3 比 2、1 比 3（min） | 23 dB | 30 dB | 20 dB | 25 dB |
VSWR （典型值） | 1.2 | 1.3 | ||
注：CR/IS-05 环行器/隔振器可根据特殊要求生产

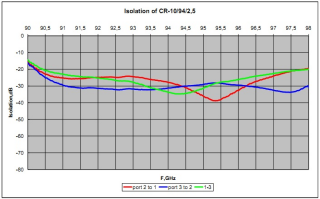

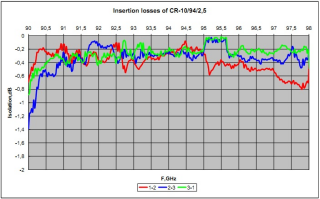

环行器/隔离器的典型数据如下图所示。 | |
 |  |

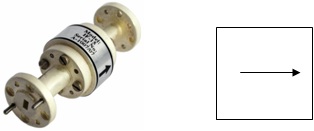

全频段法拉第隔振器 IF-XX 系列： |
型号 | IF-15 | IF-12 | IF-10 | IF-08 | IF-06 |
工作带宽，GHz | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 |
插入损耗 | 1.7 dB | 1.8 dB | 2.2 dB | 2.7 dB | 3.3 dB |
隔离 | 25 dB | 25 dB | 25 dB | 25 dB | 25 dB |
驻波比 | 1.3:1 | 1.3:1 | 1.4:1 | 1.4:1 | 1.5:1 |
波导 | WR-15 | WR-12 | WR-10 | WR-08 | WR-06 |
法兰 | UG-385/U | UG-387/U | UG-387/U-M | UG-387/U-M | UG-387/U-M |
注：IF-28/22/19/05 法拉第隔离器可根据特殊要求生产

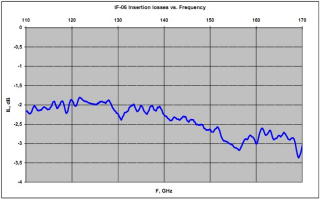

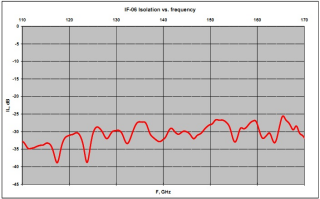

法拉第隔离器的典型数据如下图所示。 | |
 |  |
订购方法
需指定型号 CR/IS/IF-XX/CF/BW的各参数，其中
XX – 波导标准编号（例如：WR-10 为 10，WR-06 为 06）
CF – 中心频率 （GHz），如果全频段则无
BW– 带宽范围 （GHz），如果全频段则无
订购举例：
IS-10/94/1（W 频段隔离器， WR-10， 中心频率 94 GHz， 带宽 1 GHz）
CR-06/140/2（ D-band 环行器， WR-06， 中心频率 140 GHz， 带宽 2 GHz）
IF-06（D波段法拉第隔离器，WR-06，全频带110-170GHz）
